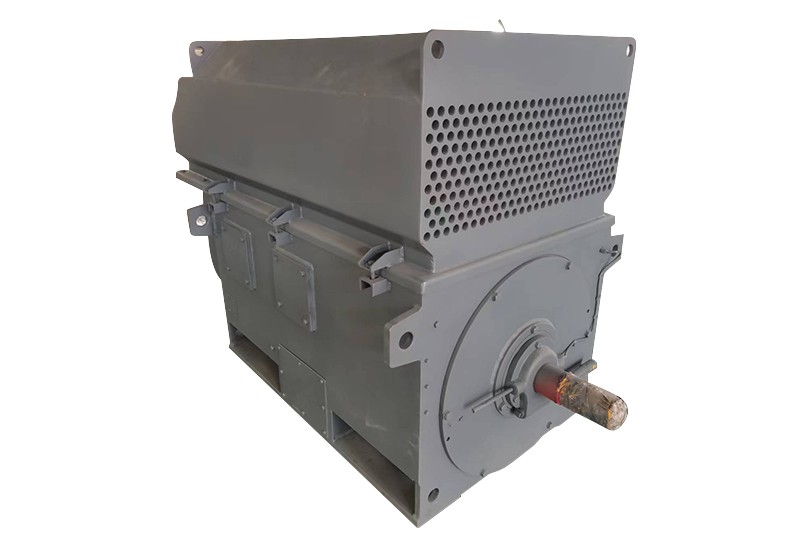

Motor sèrie YKK

(1) Tensió nominal: 6KV o 10KV (la tensió especial es pot fabricar segons les necessitats)
(2) Freqüència nominal: 50 Hz (60 Hz es poden fabricar segons les necessitats)
(3) Sistema de treball: S1 treball continu
(4) Grau de protecció: IP44 o IP54
(5) Mètode de refrigeració: IC611 (el motor de freqüència variable d'alta tensió és IC616 o C666)
(6) Mètode d'instal·lació de l'estructura del motor: IMB3
(7) Nivell d'aïllament: nivell F
◆Descripció del model (prenent com a exemple YKK710-4)
Motor asíncron trifàsic de gàbia d'esquirol en Y; refrigerador aire-aire KK; 710-representa l'alçada del centre del motor de 710 mm; 4-representa 4 nivells.

(1) Aquesta sèrie de motors adopta un aspecte de caixa i la base està soldada amb plaques d'acer, cosa que fa que el motor tingui les característiques de bona rigidesa i pes lleuger. El disseny optimitzat de l'estructura del motor també fa que la sèrie de motors sigui fàcil d'instal·lar i mantenir.
(2) Els motors de la sèrie YKK estan equipats amb refrigeradors aire-aire a la part superior del motor.
(3) Els punxons de l'estator i el rotor estan perforats a partir de làmines d'acer de silici laminat en fred no orientades de baixes pèrdues. L'estator adopta una estructura de pressió externa, el bobinatge de l'estator adopta material d'aïllament de classe F i els extrems de la bobina estan fixats i lligats de manera fiable. Un cop finalitzat el cablejat final de la bobina, s'ha de sotmetre a una prova de tensió de pols entre girs i adoptar el procés de pintura sense dissolvents (VP1) d'impregnació a pressió de buit avançat internacionalment.
(4) El rotor de la gàbia d'esquirol té dues estructures: barres d'alumini fos i coure. Es fabrica mitjançant processos avançats i fiables d'alumini fos o de soldadura i s'ha sotmès a una verificació d'equilibri dinàmic, de manera que el motor funciona sense problemes i de manera fiable.
(5) Els coixinets adopten dues formes estructurals: rodaments i coixinets lliscants, depenent de la potència i la velocitat del motor.

Aquesta sèrie de motors es pot utilitzar per conduir diverses maquinàries generals. Si la màquina accionada és una bomba d'aigua o un ventilador engegat amb càrrega lleugera i es compleixen les condicions següents:
(a) La tensió terminal del motor durant el procés d'arrencada no és inferior al 80% de la tensió nominal;
(b) El parell de resistència del ventilador a la velocitat nominal del motor no és superior al 23% del parell nominal del motor;
Si la càrrega supera els requisits anteriors, o el motor s'utilitza per conduir altres equips mecànics, com ara molins de carbó, cintes transportadores, laminadors, cabrestants i altres equips d'arrencada de càrrega pesada, l'usuari ha de proporcionar requisits tècnics detallats, inclosos la tensió terminal durant el procés d'arrencada del motor, la corba de parell de resistència de la càrrega i el moment d'inèrcia de càrrega (convertit a la velocitat del motor), etc., per analitzar i determinar si cal un disseny especial per complir els requisits de càrrega.
